小型精密锯SDY-Q180
主要用于尺寸36*180mm以内精密工业铝型材锯切使用，配180*32*1.3*72T超薄合金锯片，特别是在汽车零部件行业使用比较多；
全国服务热线：181-5108-8657
一、小型精密型材切割机SDY-Q180基本参数
序号
名称
说明
名称
说明
1
输入电源
380V/50Hz
设备型号
SDY-Q180-S
2
电机转速
2900Pr/min
送料精度
±0.1mm
3
电机功率
4KW
切割平面度
0.05mm
4
工作气压
0.6-0.8MPa
切割垂直度
0.05mm
5
主轴轴径
32mm
锯片直径
180mm
6
冷却装置
微量润滑
进刀方式
横向进刀
7
进给动力
伺服系统
自动送料长度
8-420mm
8
主轴精度
0.005mm
循环模式
自动往复循环
9
进给速度
0-6m/min
切割宽度
180mm
10
送料有效单次行程
420mm
切割高度
36mm以内
11
尾料剩余长度
理论100mm
重量
约500KG
12
设备外观颜色
乳白色
外形尺寸
1900*1400*1700
设备配置参数
序号
项目
规格型号
品牌
1
设备型号
SY-Q180-S
双德誉自主研发制造
2
配给锯片
180*32*1.3*72T
国产整体钨钢锯片
3
PLC
XD3-16RT-E
国产/信捷
4
人机触控界面
TG765S-XT (7寸)
国产/信捷
5
24V控制电源
LRS-100-24V
台湾威伦
6
低压控制电器
法国施耐德/正泰
7
锯切电机
4KW-2极2900Pr/min
国产
8
锯切主轴
定制型
国产
9
送料滚珠丝杆
2510
台湾TBI
10
送料方形导轨
25-C01
台湾鼎翰
11
锯切滚珠丝杆
2510
台湾TBI
12
锯切方形导轨
25-C01
台湾鼎翰
13
浮动气缸
DA50*5
台湾亚德客
14
送料伺服系统
0.75KW
WSK/信捷
15
锯切伺服系统
0.75KW
WSK/信捷
16
刀具微量润滑系统
0.03ml/次
SDYCUTTER
二、易损部件清单
序号
名称
品牌
用途
数量
1
锯切电机
国产
锯片运行
1
2
伺服电机
信捷/WSK
送料
2
3
PLC
信捷
控制总成
1
4
驱动器
信捷/WSK
马达运行
2
5
送料丝杆
台湾TBI
送料部件
1
6
锯切丝杆
台湾TBI
锯切部件
1
7
送料导轨
台湾鼎翰
设备运行部件
2
8
锯切推进导轨
台湾鼎翰
锯切推进部件
2
9
人机触控界面
信捷
操作屏幕
1
三、小型精密型材切割机SDY-Q180特点介绍
1、 特殊工艺不伤材料：设备拥有自主发明防刮伤专利结构，工作台面无需加装任何防刮伤材料（如电木板，橡胶板等）任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面；
2、 剩余尾料短：自主研发普通机型尾料可短至100mm，比同行业标准机型尾料缩短2倍以上，无尾料机型尾料可短至30mm，为广大用户大大节约材料成本;
3、 切割稳定精度高：全系列设备采用横向进刀方式，保证其切割稳定性；
4 、不同长度切割：全自动设备可实现同一根材料多段不同长度的切割，节约人工换料时间，伺服系统送料，送料精度稳定，效率更高；
5、 环保微量润滑系统：全系设备配备微量冷却润滑系统，可延长锯片使用寿命30%以上，切割材料表面光滑无毛刺，配备专业吸尘装置，让铝屑不在满天飞；
6、 专利升降式送料机构：设备具有自动升降功能，减小阻力，确保二次送料或送料机构回退时不带料
7、 设备整机接地，可有效避免漏电造成触电的安全隐患；
8、 设备采用多吸尘口，配备大功率吸尘器，有效提高铝屑回收效率。

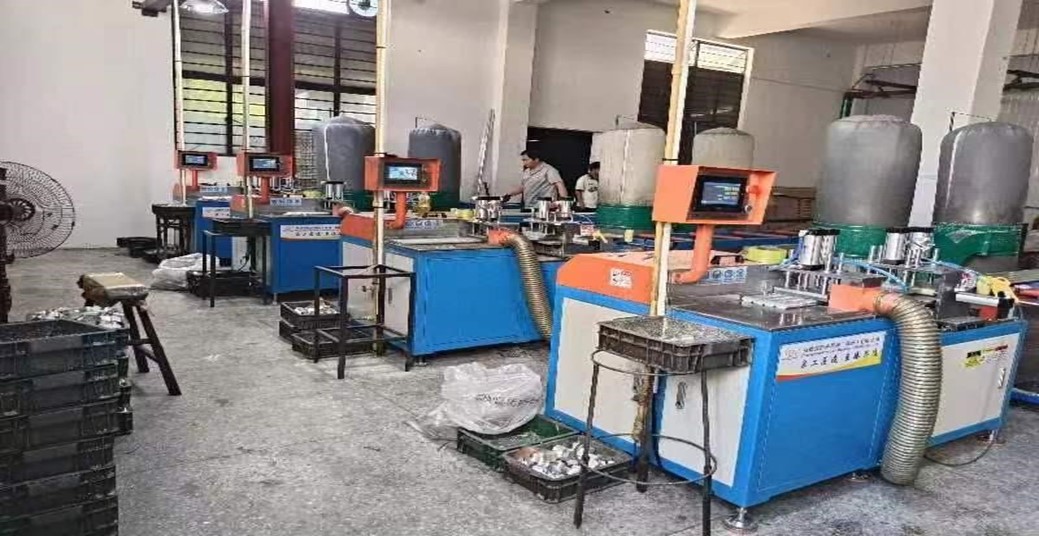

四、客户使用场景图（应用场景为新能源汽车空调系列小型配件）
四：客户现场切割视频
