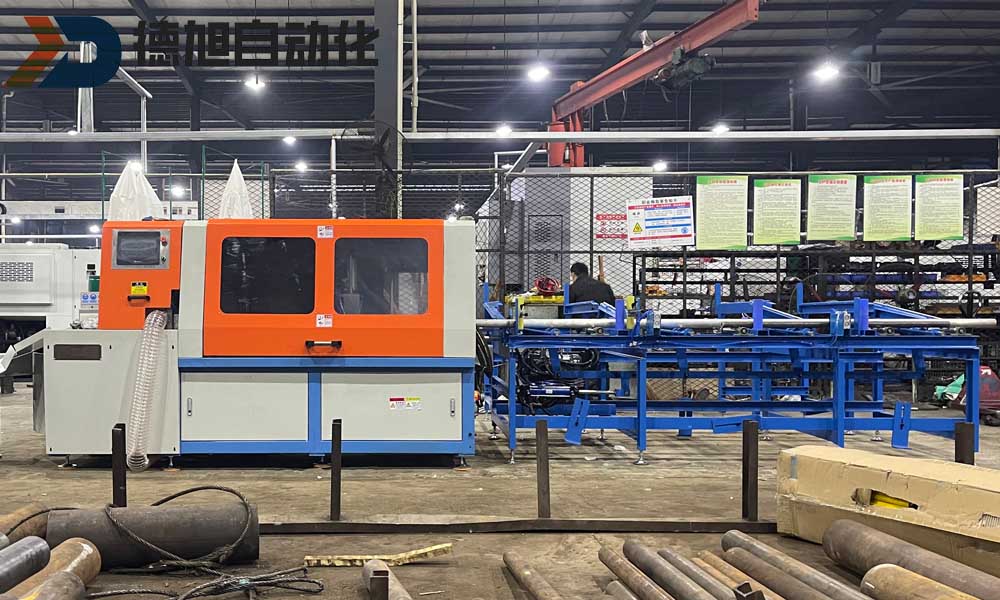

铝圆棒自动上料锯切生产线，主要部件由储料上料机构、分离型自动锯切圆锯机、电气系统、液压系统等部分组成。

1、储料上料机构：由储料架、自动翻料机构及辊筒组组成。

A:储料架 由优质高强度材料整体焊接而成，具有整体刚性好、强度高、耐冲击、变形小、吸震性能突出等特点， 能显著地提高机床的整体刚性和机床锯切稳定性和可靠性。

      B:自动翻料机构  由液压系统驱动油缸，顶起翻料板将材料顶起并下降，材料随着翻料板的下降移动到辊筒组上，完成上料预备动作。

     C:无动力辊筒组 由多组辊筒固定在储料架上，顶升机构将材料无动力辊筒线上，等待锯切机送料机构夹取材料。

  储料上料机构大大降低工人的劳动强度，同时降低锯切辅助时间。

2、分离型自动锯切圆锯机：由机床底座、锯切电机组、进给机构、自动送料机构、压料机构、自动润滑系统、切断分离机构、切削液冷却装置及吸屑机等

  A:机床底座  由优质高强度材料整体焊接而成，并通过回火去应力处理，为具有整体刚性好、强度高、耐冲击、变形小、吸震性能突出等特点， 能显著地提高机床的整体刚性和机床锯切稳定性和可靠性。

B:锯切电机组 由主轴箱及驱动电机组成。

主轴采用高强度材质经调质处理后精密加工而成，配进口高精密轴承，保证锯切精度。 采用双法兰配合螺母大面积夹紧锯片，用扳手锁紧螺母以锁紧锯片，方便快捷。

      锯切电机通过同步带与主轴连接传动，传动效率高，为锯切提供高效动力。

      C:进给机构 由液压系统驱动油缸推动锯切电机组进行强力进给，将被夹压的工件高精度快速切断，液压进给能更有效地保证锯切过程的平稳性、可靠性和持续性。

      D:自动送料机构 采用伺服电机+高精度滚珠丝杆的先进送料方式，有效提高了送料过程的平稳性、高效性、可靠性、以及自动送料精度。

      E:压料机构 由一组水平侧压料与一组上压料装置组成。两套装置可同时夹紧和松开，更有效保证夹紧的可靠性及锯切过程的平稳性。

     F:自动润滑系统  采用自动润滑系统为各运动滑块定时定量加注润滑油，自动保养滑块，提高设备使用寿命。

     G:切断分离机构  锯片将材料锯断后，粉料机构将锯片两侧材料分开，锯片快速回退，避免锯片在回退过程中接触材料，提高材料表面光洁度。

     H:切削液冷却装置 采用微量润滑系统喷油嘴随锯片一起运动，锯片在高速切削時达到高效润滑及冷却锯片的作用。该系统用油量微小，8小时耗油量约30～60c.c.；降低锯片切屑摩擦热，延长锯片寿命的同时提高了锯切表面的粗糙度。该系统配有液位开关，当润滑油不足时系统自动报警，提醒操作人员添加切削液。

     J:吸屑机  采用2组双布袋吸屑机，可交替进行吸屑，避免积屑停机，提高生产效率。吸屑机可吸取大部分锯屑，改善作业环境，减轻工人劳动强度。

 3、电气系统：由电器柜、触摸屏、按纽、PLC、电机、交流接触器、继电器、开关和辅助元件等组成。机床可实现全过程数控，原材料摆放储料机构后按启动按钮即可自动锯切作业。自动化程度高，各种安全保护装置能保证锯切线全过程的安全平稳运转。

4、液压系统：采用液压泵驱动锯片进给油缸，进给平稳，通过节流阀可调节进退刀速度。

二、主要技术参数及锯切材质适用范围：

1、 设备型号

设备型号：铝圆棒自动上料锯切生线

原材料规格：直径140-180mm *长度6000mm

 成品长度80-1200mm

2、铝型材自动上下料锯切线主要技术参数表：

三、铝圆棒自动上料锯切线主要部件配置

四、铝圆棒自动上料锯切线主要部件配置主要结构特性

1、锯切刀具采用刚强度硬质合金圆锯片，锯片使用寿命长，锯口窄，省材。

2、采用台达PLC进行自动控制，采用台达触摸屏进行参数设定，全过程数字化控制。

3、工件锯切精度高，无毛刺，垂直度高达0.1/100mm，表面粗糙度6.3-3.2范围内。

4、采用强制冷却系统、集中自动润滑系统、锯屑自动收集系统、设备整体性能可靠。

5、采用法兰式锯片加紧机构，完全防止了圆锯片的振颤、偏摆，锯切精度高。

6、液压、气动系统元件全部采用知名品牌产品，设备整体性能有可靠保证。

7、高精度的锯切电机组，保证圆锯机的锯切精度及圆锯片的使用寿命。

8、采用光电技术结合PLC控制系统，实现材料头刀齐头功能，减少料头浪费。材料规则情况下第一刀把材料切屑5mm,实现无料头切割。

9、储料架单次能承载铝棒重量2吨以内，依次类推。

10、自动送料机构，满足直径180mm单根上料，50直径4支同时上料送料。

送料长度在多少范围内，送料长度10-1200mm

 送料速度：Max20米/分钟

11、操作流程：

人工将材料放置到储料架上---翻料机构将材料到无动力滚筒线上---送料伺服后退并夹住材料头部送料到锯切压料位置---锯切压料机构压料---锯切电机启动并前进齐头切割---齐头切割后锯切压料机构松开材料---送料机构压料并按设定的长度送料---送料完成后锯切压料机构压料并进行切割作业----单支材料切割完成后翻料机构将材料翻转到无动力辊筒上---如此往复自动切割。
