: 铝圆棒自动上料锯SDY-QFW355-SL

新一代圆棒自动上料无尾料锯切CNC，实现无人化自动锯切，智能化的操作系统，材料自动识别，自动上料，可自动去除第一刀平头锯切，和收集最后一刀的约20mm的料头，最大程度提高生产效率，减少浪费，可连续不间断工作，为企业节约人工，降低生产成本！

全国服务热线：181-5108-8657

一、设备配置参数

序号	项目	规格型号	品牌
1	设备型号	SY-QFW355-SL	双德誉自主研发制造
2	配机锯片	35525.42.3*80T	日本兼房合金锯片
3	PLC	3GA60MT	三菱
4	人机触控界面	10寸	威伦
5	24V控制电源	LRS-150-24V	台湾伦
6	低压控制电器		法国施耐德/正泰
7	锯切主轴一体电机	7.5KW2850Pr/min	国产
8	变频器	7.5KW	国产/台达
9	送料滚珠丝杆	2510	台湾TBI
10	送料方形导轨	25-C01	台湾鼎翰
11	锯切滚珠丝杆	2510	台湾TBI
12	锯切方形导轨	25-C01	台湾鼎翰
13	送料伺服系统	1.0KW	台达
14	锯切伺服系统	1.0KW	台达
15	尾料处理伺服	750W	台达
16	刀具微量润滑系统	0.03ml/次	SDYCUTTER
17	圆棒自动上料机构		双德誉自主研发制造
18	液压站	1.5KW	苏州威严

二、技术参数说明

1、设备基本参数

序号	名称	说明	名称	说明
1	输入电源	380V/50Hz	设备型号	SDY-QFW355-SL
2	电机转速	2850Pr/min可变频调速	送料精度	±0.05mm
3	电机功率	7.5KW	切割平面度	±0.05mm
4	工作气压	0.6-0.8MPa	切割垂直度	±0.05mm
5	主轴轴径	25.4mm	锯片直径	355mm
6	冷却装置	微量润滑	进刀方式	横向进刀
7	进给动力	伺服系统	主送料长度	15-500mm
8	主送料有效单次行程	500mm	辅送料长度	15-100mm
9	辅送料有效行程	100mm	自动上料机构	支持66圆棒单支
10	主轴精度	0.005mm	循环模式	自动往复循环
11	进给速度	0-6m/min	切割宽度	80mm
12	尾料处理功能	具备	切割高度	120 mm以内
13	尾料剩余长度	理论30mm	重量	约2500KG
14	分离退刀功能	具备	外形尺寸	约350020001850

2、保修件清单

序号	名称	品牌	用途	数量
1	锯切电机	西门子	锯片运行	1
2	伺服电机	WSK/台达	送料	3
3	PLC	三菱	控制总成	1
4	驱动器	WSK/台达	马达运行	3
5	送料丝杆	台湾TBI	送料部件	2
6	锯切丝杆	台湾TBI	送料部件	1
7	送料导轨	台湾鼎翰	设备运行部件	4
8	锯切推进导轨	台湾鼎翰	锯切推进部件	2
9	人机触控界面	威伦	操作屏幕	1

3、易损件清单

序号	名称	品牌	用途
1	切割锯片	日本兼房	锯片运行
2	切削油	双德誉	锯片润滑
3	气管接头	国产	气路接通
4	喷油嘴	国产	喷油

三、设备价格和优势

1、特殊工艺不伤材料：设备拥有自主发明防刮伤专利结构，工作台面无需加装任何防刮伤材料（如电木板，橡胶板等）任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面；

2、剩余尾料短：自主研发普通机型尾料可短至120mm，比同行业标准机型尾料缩短2倍以上，无尾料机型尾料可短至30mm，为广大用户大大节约材料成本;

3、切割稳定精度高：全系列设备采用横向进刀方式，保证其切割稳定性；

4 、不同长度切割：全自动设备可实现同一根材料多段不同长度的切割，节约人工换料时间，伺服系统送料，送料精度稳定，效率更高；

5、环保微量润滑系统：全系设备配备微量冷却润滑系统，可延长锯片使用寿命30%以上，切割材料表面光滑无毛刺，配备专业吸尘装置，让铝屑不在满天飞；

6、自动上料机构：具备储料15支圆棒，自动输送翻转带自动送料机构，此过程全部设备自动运行。

7 、设备整机接地，可有效避免漏电造成触电的安全隐患；

8、设备采用多吸尘口，配备大功率吸尘器，有效提高铝屑回收效率。

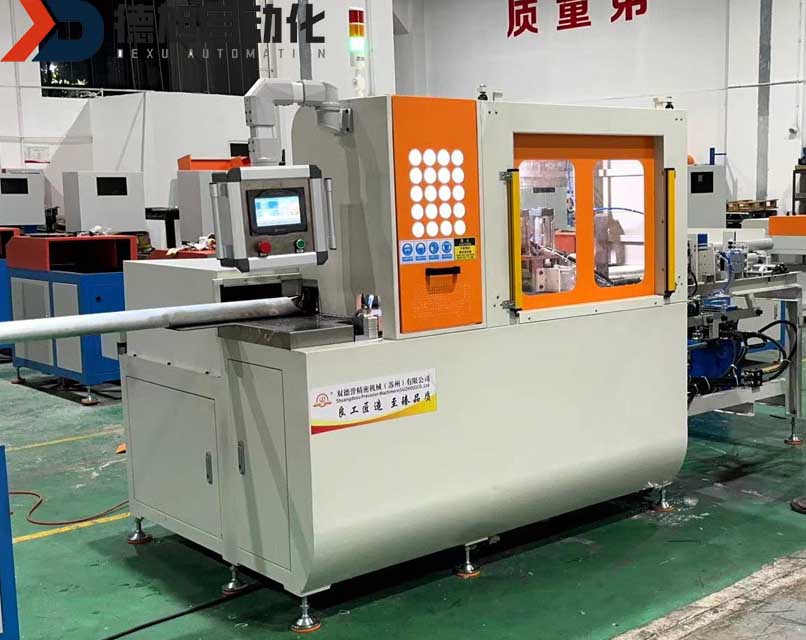

四、设备示意图

1-铝圆棒自动上料锯355-2
