一、重型铝型材精密锯SDY-QFB1000配置参数
SDY-Q1000
规格/型号
品牌
配机锯片
φ1000*50/60*8.0*100T
SDYCUTTER
PLC
60MT
日本三菱
人机界面
10寸触控屏/MT8102iQ
威纶
控制电器
法国施耐德
锯切电机
15KW/1460Pr/min-1980Pr/min
西门子
送料滚珠丝杆
4020
台湾TBI/台湾上银
送料直线方形导轨
45-C01
台湾鼎翰/台湾上银
变频器
15KW
台达（台湾）
压料气缸
SC300*63/80
定制
伺服驱动+电机
2.0/3.0KW/MR-JE-152S
台湾台达
润滑装置
MQL/0.03ml
SDYCUTTER
锯切推进伺服+电机
2.0KW
超川
锯切推进丝杆
3210
台湾TBI
锯切推进导轨
45-C01
台湾鼎翰
安全门
2个自感应式
程序功能（可开启关闭）
吸尘器
设备配备三个吸尘口
二、设备特点及优势
1、特殊工艺不伤材料：设备拥有自主发明防刮伤专利结构，工作台面无需加装任何防刮伤材料（
如电木板，橡胶板等）任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面；
2、剩余尾料短：自主研发普通机型尾料可短至100mm，比同行业标准机型尾料缩短3倍以上，无尾
料机型尾料可短至10mm，为广大用户大大节约材料成本;
3、切割稳定精度高：全系列设备采用横向进刀方式，保证其切割稳定性；
4 、不同长度切割：全自动设备可实现同一根材料多段不同长度的切割，节约人工换料时间，伺服
系统送料，送料精度稳定，效率更高；
5、环保微量润滑系统：全系设备配备微量冷却润滑系统，可延长锯片使用寿命30%以上，切割材
料表面光滑无毛刺，配备专业吸尘装置，让铝屑不在满天飞；
6、专利升降式送料机构 ：设备具有自动升降功能，减小阻力，确保二次送料或送料机构回退时不
带料
7、设备整机接地，可有效避免漏电造成触电的安全隐患；
8、设备采用多吸尘口，配备大功率吸尘器，有效提高铝屑回收效率。

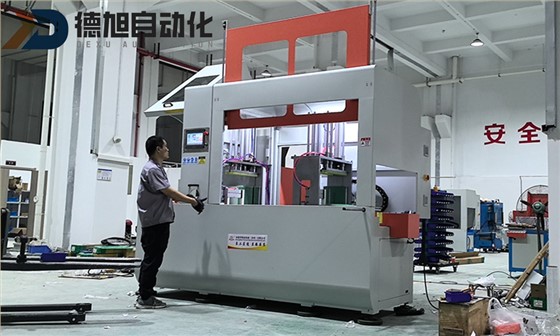

三、设备展示图
四、设备基本参数
|
电源 |
380V/50Hz |
设备型号 |
SDY-QFB1000 |
|
电机转速 |
1460Pr/min-1980Pr/min |
送料精度 |
±0.15mm |
|
电机功率 |
15KW |
切割平面度 |
±0.2mm |
|
工作气压 |
0.6-0.8MPa |
切割垂直度 |
±0.2mm |
|
主轴轴径 |
50/60mm |
锯片直径 |
1000mm |
|
冷却装置 |
微量润滑 |
进刀方式 |
横向进刀 |
|
进给动力 |
伺服驱动 |
自动送料长度 |
20-1200mm |
|
主轴精度 |
0.1mm |
外形尺寸 |
3100*2500*2200（mm) |
|
进给速度 |
0-6m/min |
切割宽度 |
550mm |
|
送料有效单次行程 |
1200mm |
切割高度 |
360mm |
|
尾料剩余长度 |
理论值130mm |
重量 |
约5500kg |
