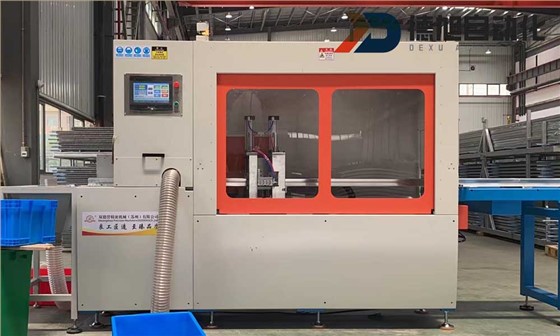

无尾料铝型材精切机SDY-QF500设备切割应用
更高精密工业铝型材切割机使用；
设备特点
1、特殊工艺不伤材料：设备拥有自主发明防刮伤专利结构，工作台面无需加装任何防刮伤材料（如电木板，橡胶板等）任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面；
2、剩余尾料短：自主研发普通机型尾料可短至80mm，比同行业标准机型尾料缩短3倍以上，无尾料机型尾料可短至10mm，为广大用户大大节约材料成本;
3、切割稳定精度高：全系列设备采用横向进刀方式，保证其切割稳定性；
4、不同长度切割：全自动设备可实现同一根材料多段不同长度的切割，节约人工换料时间，伺服系统送料，送料精度稳定，效率更高；
5、环保微量润滑系统：全系设备配备微量冷却润滑系统，可延长锯片使用寿命30%以上，切割材料表面光滑无毛刺，配备专业吸尘装置，让铝屑不在满天飞；
6、专利升降式送料机构：设备具有自动升降功能，减小阻力，确保二次送料或送料机构回退时不带料
7、设备整机接地，可有效避免漏电造成触电的安全隐患；
8、设备采用多吸尘口，配备大功率吸尘器，有效提高铝屑回收效率。
9、设备整体外观采用全封闭式设计，安全防护罩一体式设计，可有效降低噪音，安全性高，前后均为可掀开式，方便更换物料，设备维护等，设备具有头料对刀功能，方便上料
（前安全门与锯切安全门 均升级为自动控制系统，安全联锁，安全级别更高 噪音更低，机身重量约2.5吨，机身的自重更加提升设备运行的平稳性。）
设备参数
|
电源 |
380V/50Hz |
设备型号 |
铝型材精切机SDY-QF500 |
|
电机转速 |
2850Pr/min-5000Pr/min |
送料精度 |
±0.1mm |
|
电机功率 |
10.5KW |
切割平面度 |
0.05mm |
|
工作气压 |
0.6-0.8MPa |
切割垂直度 |
0.05mm |
|
主轴轴径 |
30mm |
锯片直径 |
505mm |
|
冷却装置 |
微量润滑 |
进刀方式 |
横向进刀 |
|
进给动力 |
伺服驱动 |
自动送料长度 |
6-1250mm |
|
主轴精度 |
0.005mm |
外形尺寸 |
2800*1600*1800 |
|
进给速度 |
0-6m/min |
切割宽度 |
330mm |
|
送料有效单次行程 |
1200mm |
切割高度 |
150mm |
|
尾料剩余长度 |
理论值80mm |
重量 |
约1.8T |

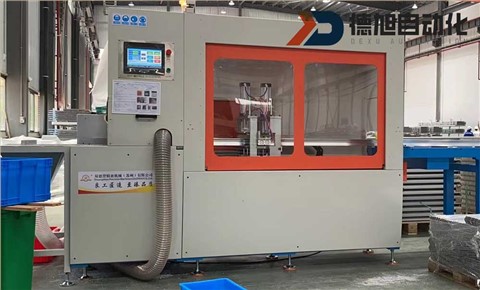

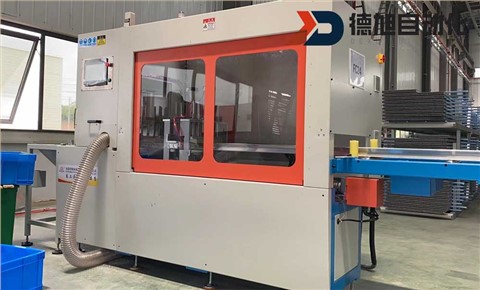

设备切割图片
无尾料铝型材精切机SDY-QF500切割材料视频（客户现场）
